3D工厂设计





       博斯腾环保专门引进了一款专业三维工厂设计软件,该软件可以使工艺管道、建筑、暖通、设备、仪表、电缆桥架等多专业协同工作,并且包括了一系列适用于国内外大型设计与施工单位的应用软件。

       三维管道设计与管理系统提供强大的三维工厂管道设计功能,对流程工厂详细设计的全过程提供强有力的支持。该系统可在Windows等系统上运行,以AutoCAD为运行平台。应用领域涉及石油、石油化工、化工、油田、燃气热力、医药、核工业、纺织、轻工、钢铁、油脂工程等众多行业。其主要功能有:

1.建筑结构三维模型建立:使用参数化建模的方式建立各种建筑结构部件的三维空间模型,包括钢结构柱、混凝土柱、钢 结构梁、混凝土梁、钢楼梯、混凝土梯、平台、楼板、围栏、墙、门、窗屋顶、开洞和用户自定义部件等;

2.设备三维模型建立:使用参数化建模的方式建立各种设备的三维空间模型,包括容器、锅炉、塔、换热器、泵、储罐、机电和用户自定义等。在设备上的任意位置和方向上建立设备管口的三维模型;

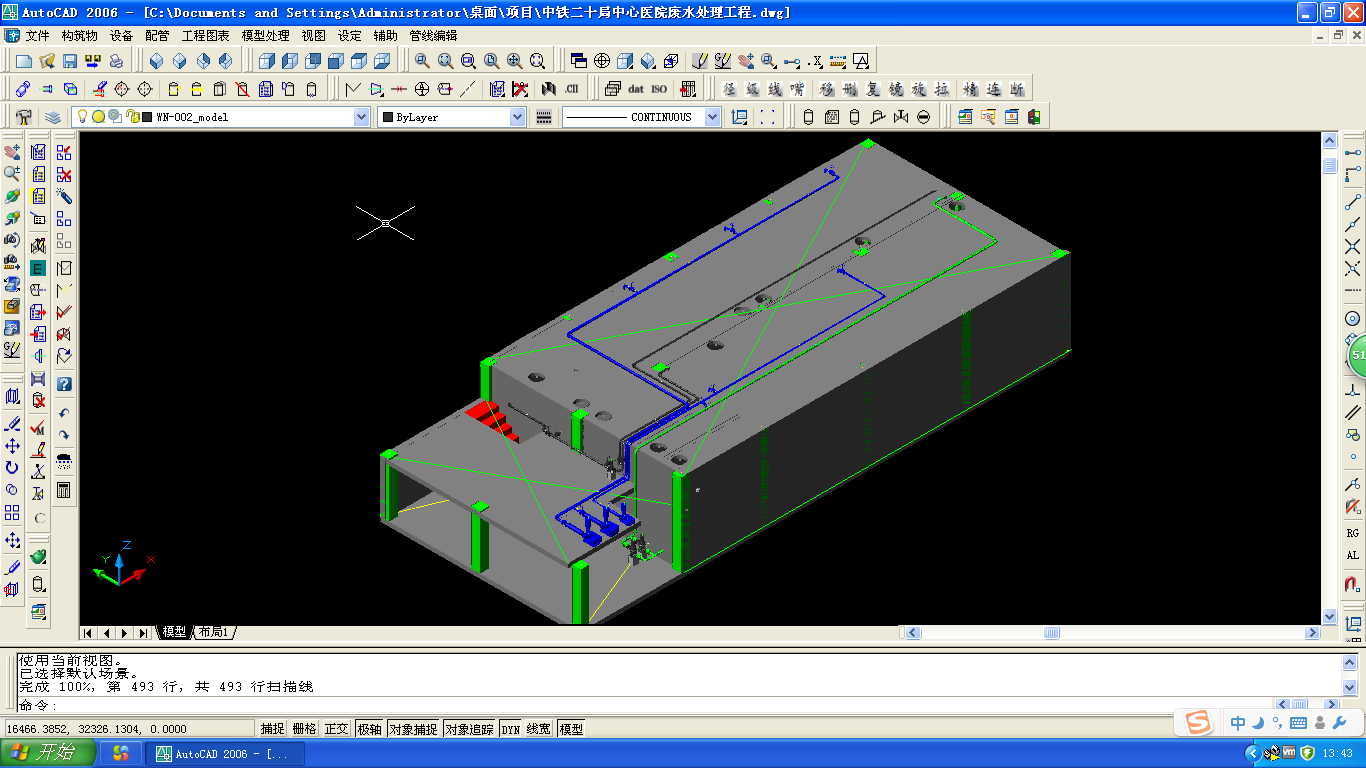

3.管道三维模型建立:按照设计规则驱动的方式建立工厂管道的三维模型,包括各种介质、压力、公称直径、材质的管道,以及管道上的各种管子、管件、阀门、垫片、法兰、附件等;

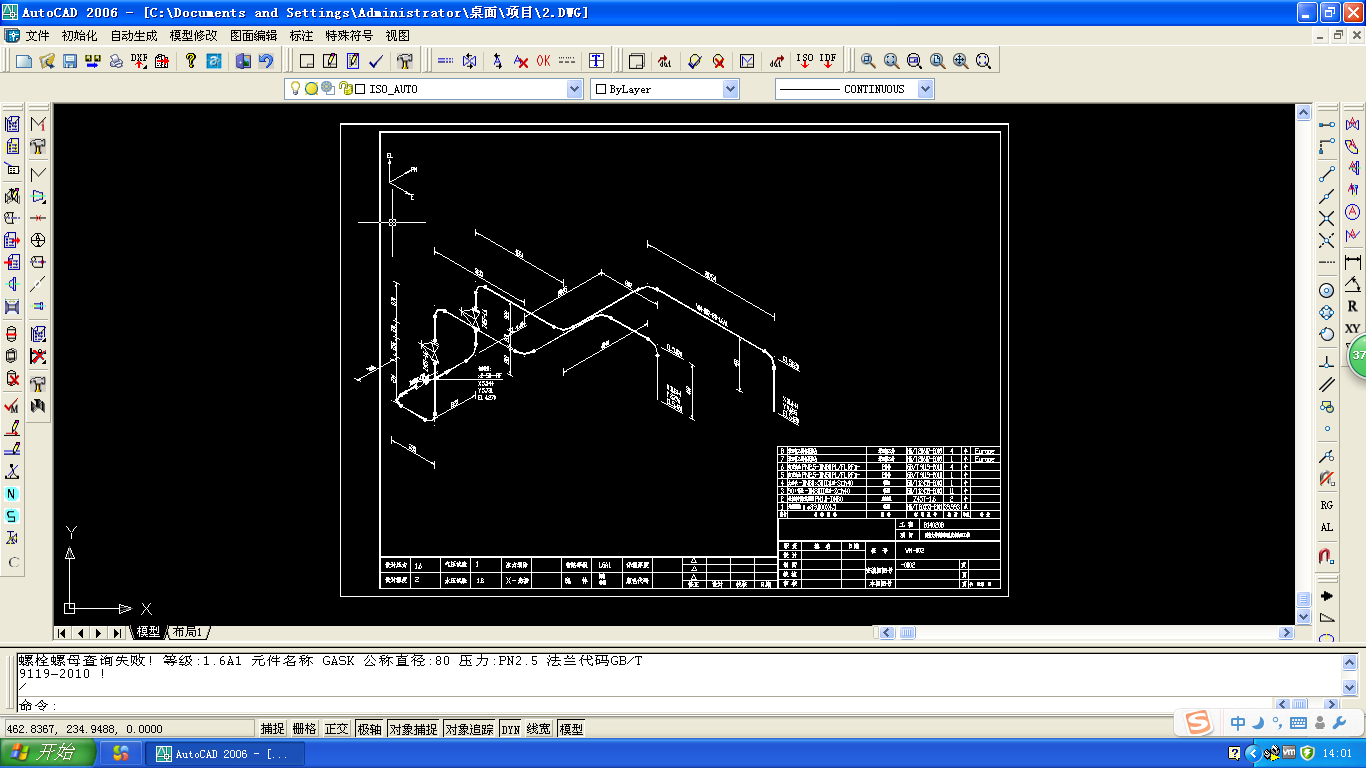

4.ISO图全自动生成(含全自动分图优化和全自动标注):把模型中的全部管线成批生成ISO图,并依据设置自动进行每条管线的分图,生成的ISO图可以直接用于现场施工安装;

5.平立面图自动生成及编辑:提供以任意剖切方式的从三维模型自动生成平立面图的功能,支持单双线混合表示的图纸,可以支持实体消隐和工程消隐的出图规范,生成的图纸可以进行智能交互标注,加入各种常用图例符号;

6.材料表自动生成:从三维模型全自动生成各种材料清单,包括综合材料表、管线材料表、管道工程量表、保温表、防腐表等,材料表支持DWGEXCELTXTDBF等格式;
